電気磁気効果を示すクロム酸化物とグラフェンの接合界面にスピン偏極した電子状態が形成されることを初めて発見
～反強磁性体磁気メモリとスピントランジスタを直結して磁気情報を直接伝達させる新しいデバイス開発に期待～

本研究成果のポイント

概要

広島大学大学院理学研究科のHou Xueyao (博士後期課程3年)と広島大学放射光科学研究センターの沢田正博准教授を中心とするグループは、クロム酸化物Cr2O3とグラフェン(*1)の接合界面にスピン偏極した電子状態が新たに形成されることを第一原理計算(*2)により見出し、放射光(*3)を活用した角度分解光電子分光(*4)実験によりこの電子状態が存在することを実証しました。接合界面に新たに生成されたスピン偏極電子状態(*5)は、磁気的性質を担うクロム酸化物由来のスピンと情報伝達を担うグラフェンの伝導電子が混じり合った状態であることから、トポロジー反強磁性体(*6)磁気メモリ素子の磁気情報をスピントロニクス(*7)材料であるグラフェンに直接伝達させる可能性を示します。本研究成果により、反強磁性体磁気メモリとスピントランジスタを直結する新しいデバイス開発への道が拓かれるものと期待されます。

本研究の成果は、国際科学誌の「Applied Surface Science」に2022年8月30日付の冊子体で出版されます（2022年4月18日からオンライン掲載）。

掲載誌：Applied Surface Science（Volume 594 (2022) 153416）
論文タイトル：Observation of mid-gap states emerging in the O-terminated interface of Cr2O3/graphene: A combined study of ab initio prediction and photoemission analysis(Cr2O3/グラフェンの酸素終端界面に現れるミッドギャップ状態の観測：第一原理予測と光電子分光解析の統合研究)
著者：Xueyao Hou, Mansuer Wumiti , Shiv Kumar, Kenya Shimada, Masahiro Sawada
URL：https://doi.org/10.1016/j.apsusc.2022.153416

広島大学お知らせ
【研究成果】電気磁気効果を示すクロム酸化物とグラフェンの接合界面にスピン偏極した電子状態が形成されることを初めて発見～反強磁性体磁気メモリとスピントランジスタを直結して磁気情報を直接伝達させる新しいデバイス開発に期待～

研究の背景

近年、情報通信社会の進展によりコンピュータによる大量の情報量の記録と演算が日常的に必要とされ、記録媒体である磁気メモリ素子と演算回路の基本要素であるトランジスタ素子は、ともにさらなる高速動作と省電力化が要請されています。

高速アクセスと省電力動作が期待されている新しい記録素子として、反強磁性体磁気メモリの研究が始まっています。電気磁気効果(*8)が発現するクロム酸化物として古くから知られているCr2O3は、反強磁性体にもかかわらず表面または界面終端に強磁性配列が残留することから、薄膜化することにより磁気メモリ素子として応用する研究が進んでいます。このメモリ素子は、電気磁気効果を利用して電界による磁気記録反転操作が可能なため、電流注入や磁場を利用して強磁性体の磁化反転操作をしていた従来の磁気メモリ素子に比べて、省電力で高速制御も可能であると考えられています。さらに、記録媒体が反強磁性体であるためメモリ素子そのものからの漏洩磁場が発生せず、磁気記録の安定性と信頼性に寄与することから、優れた特性を持った新しい磁気記録素子として研究が進められています。

一方、高速動作と省電力化のニーズを満たす新しい演算回路素子として注目されるのは、スピントランジスタ(*9)です。電流の制御による従来の半導体エレクトロニクスに替わるスピントロニクス素子のひとつとして、ソースとドレイン電極に強磁性体を配置したスピントランジスタの実用研究が現在進んでいます。スピントランジスタのチャネル材料については、従来技術を踏襲したシリコンベースのものから研究が進展していますが、チャネル材料をグラフェンに置き換えたグラフェンスピントランジスタの研究も始まっています。チャネル材料がグラフェンになることによりスピン位相の擾乱やスピン流の散乱が著しく軽減されて、ソースからドレインに流れるスピン情報を正確に制御できる高性能のスピントランジスタ開発に繋がるものとして注目されています。

集積回路上でメモリ部と演算部が分離していた従来のエレクトロニクスの基本様式を克服するため、磁気メモリとスピントランジスタを直結する試みも進展中です。メモリと演算素子を直結することにより情報転送に消費される電力と動作時間が節約されるため、情報処理のさらなる省電力と高速動作に貢献できることになります。磁気メモリが本質的に不揮発メモリであることも省電力動作に有利に働きます。

私たちは、メモリ素子と演算素子としてそれぞれ将来性が高い反強磁性体磁気メモリとグラフェンスピントランジスタを直結した技術応用を視野に入れ、これまで明らかにされてこなかったクロム酸化物Cr2O3とグラフェンの接合界面について、微視的な原子配列の検討から開始して、その接合界面に生じる電子状態の解析を進めてきました（図1）。コンピュータサイエンスの手法である第一原理計算と放射光を活用した分光実験を組み合わせることにより、スピントロニクスにおける情報伝達に重要な役割を果たすな界面電子状態を発見することに成功しました。

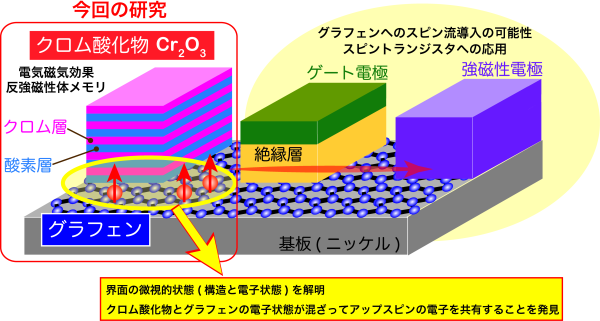

図1 研究対象としたクロム酸化物Cr2O3とグラフェンの界面の概念図

研究成果

本研究成果は、電気磁気効果が発現するクロム酸化物Cr2O3を数原子層の厚さで薄 膜化して、原子１個分の厚みしかないシート状の炭素原子からなるグラフェンに接合させた構造に関するものです（図2）。本研究では、グラフェンの原子配列と格子整 合した数原子層のCr2O3の結晶構造モデルの検討から開始して、それまでの研究報告と矛盾がなく安定形成される界面モデルを絞り込みました。Cr2O3層が酸素層で終端 する界面モデルについて、第一原理計算による電子状態予測を実施したところ、Cr2O3のバンドギャップ(*10)内にクロム原子の3d 軌道に由来する新たなスピン偏極電子状態（in-gap状態）が形成され、この状態がグラフェンのπ*軌道と混成して界面に局在することを見出しました。さらに、このin-gap状態が存在することを確かめるために、実際にCr2O3をグラフェン上にヘテロエピタキシャル成長させた人工積層構造を作製して、放射光を活用した角度分解光電子分光実験を実施しました。この実験により、Cr2O3のバンドギャップ内のフェルミ準位近傍にクロム原子の３d軌道に由来するバンドが存在することが確認でき、計算で予測されたin-gap状態が界面に存在 することを実証しました。

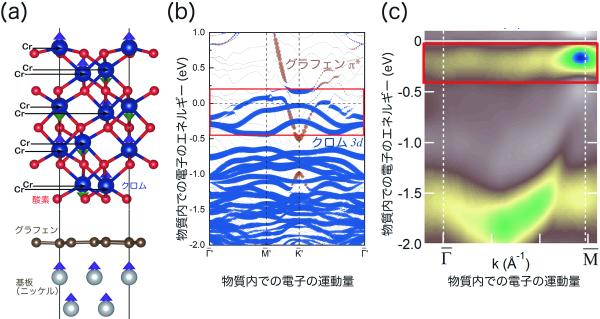

図2 (a)界面構造の検討により最適化された構造モデル。青，赤，茶色で表されている球体は，それぞれ断面方向から見たクロム，酸素，炭素の原子位置を表している (b) 第一原理計算による上向きスピンの電子状態予測。物質内における電子状態（電子の 運動の様子）は，そのエネルギーと運動量の関係で表すことができる。青と茶色の曲線群が，それぞれクロムとグラフェン（炭素）の電子状態であり，赤枠内が本研究で発見されたin-gap状態に対応する。 (c)角度分解光電子分光実験の結果。放射光を照射して物質内から電子を放出させた時の電子の放出方向と速度を計測することにより，物質内にその電子が存在していたときの電子状態を直接調べることができる。 赤枠で示すように，計算で予測されたin-gap状態が実際に存在することがわかる。

今後の展開

クロム酸化物Cr2O3は、昔からよく知られている電気磁気効果を示す反強磁性体で すが、最近になって反強磁性体磁気メモリーの実現可能性が検討され、再び注目を集めている古くて新しい物質です。一方、グラフェンはスピントロニクス材料として、スピン流を利用した電子回路素子であるスピントランジスタへの応用が検討されています。本研究成果は、これらの接合界面に、クロム酸化物由来のスピン偏極電子と グラフェンの伝導電子が混じり合った特別な電子状態が形成されることを初めて見 出したものです。これは、反強磁性体磁気メモリ素子の磁気情報をスピントロニクス材料のグラフェンに直接伝達させる可能性を示すもので、磁気メモリとスピントランジスタを直結する新しいデバイス開発への道が拓かれるものと期待されます。

本研究では、磁気情報伝達に応用可能な電子状態（in-gap状態）と、それが実現される界面構造を明らかにしましたが、実験による検証に用いた実際の積層試料では、 部分的に異なるタイプの界面構造が形成されことも指摘しています。今後の応用に向けた研究では、in-gap状態が形成される界面だけを選択的に成長させる薄膜作製技術の開発が望まれます。
